Hướng Dẫn Đầy Đủ Về Dàn Âm Thanh 8 (cuối)

III/ Cách vận hành các thiết bị

Trong phần này, có rất nhiều thiết bị nên phải chia làm nhiều đoạn, mỗi post chỉ viết về một vài mục.

Trước hết, các bạn hãy xem sơ đồ dưới đây để hiểu về cách vận hành của hệ thống AT SK cơ bản.





Qua sơ đồ trên, tín hiệu input đưa vào mixer sẽ được trộn đều và xuất ra bằng 2 ngã main out (stereo out) xuống Equalizer, 2 cái đơn hoặc 1 cái đôi. Sau khi rời EQ, tín hiệu nhập thẳng vào crossover ( các loại effect khác, nếu có, cũng mắc rẽ nối tiếp ở đây, trước khi vào crossover).

Từ crossover, tín hiệu chia làm 2, Hi được đưa vào ampli của loa full-range. Nếu hệ thống dùng nhiều way thì cũng đấu ampli như vậy. Ngã ra Lo thì lấy 1 channel của compressor và nối xuống sub bass ampli. Bạn muốn loa sub chạy stereo thì dùng cả 2 chnls của compressor. Nhưng ở sơ đồ trên, theo kinh nghiệm chung của giới AT, bạn nên cho sub chạy theo chế độ mono, nghĩa là chỉ xử dụng 1 bên của crossover và compressor đưa xuống ampli, đấu chung 2 chnls lại và xuất ra loa. Điều này để tránh tiếng ồn do cộng hưởng bởi 2 chnls sub nếu tín hiệu khác nhau mang lại. Còn dư 1 bên của compressor để dùng cho chuyện khác, insert vào mixer để chỉnh tiếng kick của trống chẳng hạn.

Ở trên mixer, bạn lấy tín hiệu từ ngã aux out đưa vào 1 EQ đơn và dùng ampli monitor làm công suất cho các loa monitor trên SK. Nếu dùng 2 hệ thống monitor, ca sĩ và ban nhạc riêng, bạn dùng thêm một đường aux 2 nữa, cũng qua EQ và ampli như aux 1.

2 effect thì dùng đường aux send và aux return của 2 aux kế tiếp 3 và 4. Noise- gate thì dùng đường insert phone jack ¼” của mỗi input chnl của mixer. Thiết bị này chuyên dùng để chỉnh sửa tiếng trống jazz cho rõ tiếng, gọn gàng.

-Mixer:

Như tên gọi, mixer (nếu có trên 20 chnls thì thường gọi là mixing console) là thiết bị dùng để trộn tất cả các tín hiệu AT, khuếch đại, chỉnh sửa và xuất sang những thiết bị khác bằng nhiều ngã khác nhau. Vì đã giới thiệu những tính năng của mixer trong phần trước, trong phần này chỉ nói về cách vận hành.

Sau khi đã set tất cả các thiết bị AT đúng theo sơ đồ nguyên lý trên, bạn kiểm tra lại cho thật chắc rồi bắt đầu khởi động hệ thống.

Trên mixer, bạn tắt tất cả những biến trở chỉnh âm lượng (gain, aux send, chnl fader, groups, aux return, master v.v) về zéro. Những biến trở chỉnh âm sắc và panpot (balance) thì set ở giữa, flat hay 0dB. Tất cả EQ, Effect, Crosover, Compressor, Amplifier cũng vậy, biến trở âm lượng đều tắt.

Bạn nối một player (CD, MD) vào một channel stereo tape in trên mixer, cho disk sound check mà bạn quen dùng nhất vào rồi cấp nguồn cho mixer và tất cả các thiết bị, ngoại trừ ampli sẽ cấp nguồn sau cùng.

Bạn set fader của chnl tape in ở mức 0dB, bấm sw on (mute) và bấm sw stereo (chưa xử dụng sw group), sau đó set 2 (có thể chỉ 1) fader của Master out ở mức 0dB.

Cho disk player chạy, từ từ nâng biến trở gain (trim), theo dõi đồng hồ (LED) hiển thị master VU metter cho đến khi nó dừng ở mức 0dB, không để lố qua vạch đỏ. Nếu hai bên left, right không cân bằng, có thể điều chỉnh lại bằng biến trở panpot.

Sang EQ và các thiết bị khác, tuần tự từng cái một. EQ thì set tất cả các band giải tần ở giữa, mức flat, có thể bấm bypass để vô hiệu hóa phần chỉnh sửa. Volume thì nâng lên cho tới khi đèn VU báo ở 0dB. Nếu EQ chuẩn thì mức tín hiệu sẽ ở giữa 0dB, có thể gia giảm đôi chút. Crossover cũng vậy, chỉnh volume ở 0dB, cả hai giải Hi và Lo. Riêng tần số cut của sub bass, bạn set ở mức trung bình = 100 Hz.

Những thao tác trên cốt yếu là để set cho tất cả các thiết bị đều có tín hiệu Input và Output nằm trong mức chuẩn. Sau khi đã kiểm tra chắc chắn, bạn cấp nguồn cho ampli. Đợi 10 giây cho mạch protect hoạt động, từ từ nâng biến trở âm lượng của từng ampli lên tới mức vừa đủ nghe tùy theo không gian nơi bố trí loa. Tất cả ampli nào cùng chung 1 way thì biến trở đều ở cùng 1 mức. Nên nhớ nếu set lên mức 0dB là ampli đã xử dụng hết tải công suất, nên set tối đa ở -10dB là là tối đa. Ampli nào không có mức 0dB thì xem đèn báo peak level, tuyệt đối không để sáng đèn này.

Trở lại mixer, sau tắt player, bạn cắm micro chính vào 1 trong những chnls nào tùy ý. Cũng như ở chnls tape-input, bạn set fader lên 0dB rồi thử nói vào micro và nâng biến trở gain cho loa bắt đầu kêu và đến khi đèn VU metter lên dưới ngưỡng 0dB. Sau khi chỉnh âm sắc cho micro, bạn cắm tất cả micro còn lại vào mixer và set tất cả cũng như micro chính. Nên xử dụng micro cùng loại để khỏi mất thời gian chỉnh riêng rẽ từng cái một. Micro dùng cho bộ trống jazz sẽ viết trong phần dưới.

Các nhạc cụ cũng làm theo thao tác như chỉnh micro chính, vì độ nhậy của từng loại nhạc cụ khác nhau nên fader cũng giữ mức 0dB, chỉ chỉnh biến trở gain thôi, khi vào chương trình mới chỉnh fader. Như thế tín hiệu nhập sẽ được cân bằng trong mixer nhất.

Đến phần set group. Tùy theo hãng sản xuất, bên cạnh fader chnls có từ 2 đến 4 sw bấm để chọn group cho từng chnl. Nếu không dùng group, thì phải bấm sw stereo, lúc này tín hiệu chì effect theo fader master. Nếu bấm sw group 1-3 và tắt sw stereo chẳng hạn, tín hiệu sẽ chia 2 và đi vòng sang 2 fader 1 và 3 và out ra ngõ group out 1 và 3. Bên cạnh group fader có thêm sw stereo, nếu bấm sw này, tín hiệu sẽ nối thêm sang fader master, group 1 nối sang left, group 3 nối sang right. Sw 2-4 cũng vậy, efect cho group 2 và 4. Cũng như mọi fader khác, fader cho group cũng set ở mức 0dB.

Công dụng của group là để nâng và hạ một số chnls đã chọn trước trong khi biểu diễn, lúc đó không thể nhanh chóng tăng giảm nhiều chnls một lúc được. Thí dụ bạn set group 1-3 cho nhạc cụ, group 2-4 cho những micro của trống jazz chẳng hạn. Những mixer cao cấp có thể có tới 8 groups, việc xử lý sẽ trở nên dễ dàng hơn.

Phần Aux out (auxiliary out) là để quản lý những loa monitor trên SK và những effect đấu paralell (đôi khi còn gọi là FX) như delay, reverb v.v. Tuỳ theo có chia ra nhiều line loa monitor hay không, bạn có thể cho từng chnl đưa qua những line đó. Chỉ thị từng line này là aux 1, 2, 3 v.v. out ra ngoài bằng aux out (aux send) tương ứng 1, 2, 3 v.v. Muốn cho chnl nào phát ra line nào thì vặn biến trở của aux đó lên, thường là set ở mức giữa, đều nhau. Thí dụ ca sĩ chính thì được cho nghe loa monitor đặt ngay trước mặt tiếng của chính mình đang hát, nhạc công trống jazz thì nghe toàn thể AT ngoại trừ tiếng trống của mình (vì sẽ bị feed back nếu đặt gần micro trống), ban nhạc thì nghe tiếng nhạc cụ của mình (nếu không có instrusment amplifier) và tiếng ca sĩ. Nói chung là người nào muốn nghe gì, có đó. Trên những SK lớn, số lượng loa monitor rất nhiều, phải có thêm một mixer chuyên dùng gọi là monitor mixer đặt bên hông SK, do một soundman khác quản lý những loa này. Tất cả các tín hiệu trên SK đều được đưa vào mixer monitor và rẽ nhánh song song xuống mixer FOH bằng 1 bộ cable chuyên dùng. FOH soundman, vì vị trí ở xa quá, không thể xử lý tốt được những gì trên SK.

Ở mỗi chnl, bên cạnh dãy biến trở aux thường có 1 sw gọi là pre hay EQ. Sw này có tác dụng cho tín hiệu khi ra ngã aux có qua phần tone chỉnh sửa âm sắc hay không, thông thường thì nhấn xuống để cho qua tone. Riêng những nhạc cụ nếu đã có qua ampli chỉnh sửa âm sắc rồi thì bạn nên để nguyên. Đôi khi loa monitor cho ca sĩ chính cũng được yêu cầu này vì họ muốn nghe giọng thật chưa chỉnh sửa.

Sau đây là hình chụp của 1 mixer PA dòng cao cấp hiện nay, rất trung thực và chính xác.

MIDAS series Verona, 40 channels, 8 groups.



-Delay, reverb:

Thiết bị effect đấu nối với mixer qua 2 ngã: input nối với aux-out (aux-send) và output nối với aux return (còn gọi là FX) của mixer. Thường thì dùng 2 thiết bị, 1 làm tiếng delay (lập lại), 1 làm tiếng reverb (vang). Hai thứ tiếng này khi mix lại sẽ làm tiếng hát đầy và sáng hơn. Những thiết bị sản xuất gần đây cao cấp hơn, có thể tạo cùng lúc 2 thứ tiếng effect, cho nên có thể chỉ cần dùng 1 thiết bị. Bạn nên set effect sao cho nó bỏ tiếng đầu tiên, để khi mix vào mixer sẽ không chồng lên nhau làm sái tiếng normal. Theo kinh nghiệm của nhiều soundman, bạn nên lấy 1 chnl stereo nếu còn dư của mixer dùng thay cho aux return. Cách này có đặc điểm là có tiếng efect stereo và khi qua phần tone của chnl, bạn sửa âm sắc lại một chút sẽ hay hơn.

-Crossover:



Hình trên là 1 dynamic crossover đơn giản nhất. Khi xử dụng chế độ stereo (2 input), nó sẽ chia ra cho mỗi channel 2 ways, khi xử dụng chế độ mono (1 input), nó sẽ chia làm 3 way. Đặc biệt trong thiết bị này là thêm phần cho subbass, 2 ngã tín hiệu vào được đấu chung thành mono và chỉ có 1 ngã output duy nhất.

Cách chỉnh cũng rất đơn giản, bạn nên set biến trở input và những gain output đều ở mức chuẩn 0dB. Biến trở Xover freq của subbass set ở mức trung bình là 100Hz, nếu loa sub tốt và ampli mạnh có thể hạ xuống 80Hz. Những way còn lại là tùy thuộc vào thông số của loa bạn đang dùng.

-Compressor:





Như tên gọi, compressor chuyên dùng để nén tín hiệu AT. Thiết bị này thường tích hợp thêm một tính năng nữa là limiter (hạn chế).

Limiter dùng để hạn chế âm lượng theo ngưỡng peak do người dùng cài đặt. Quá ngưỡng này, thiết bị tự động điều chỉnh âm lượng nhỏ lại (auto level) không cho vượt ngưỡng, nhưng âm sắc hoàn toàn không thay đổi.

Trái lại, compressor cũng hạn chế âm lượng nhưng bằng cách nén lại. Bạn có thể hình dung đường biểu diễn hình sin của AT, khúc nhỏ bên trên bị đè xuống cho bẹt đầu tới mức ngưỡng, gần như là bị hớt phía trên, nếu ngưỡng thấp quá và nén cực mạnh thì thành ra gần giống như sóng vuông. Effect này làm cho AT phát ra nghe có vẻ gọn và chắc hơn trước khi nén. Dùng riêng cho từng nhạc cụ thì rất tốt, nhưng khi dùng cho toàn bộ hệ thống thì soundman phải rất cẩn thận.

Limiter cũng có khuyết điểm của nó, nếu trong hệ thống có 1 AT bất kỳ nào đó đột nhiên quá âm lượng vượt mức peak đã set (như nhạc cụ rò rè, feed back chẳng hạn), auto level sẽ tự động giảm tức thì âm lượng toàn bộ của hệ thống dù cho những AT khác hoàn toàn không bị over. Mức giảm này mạnh hay nhẹ tùy theo tín hiệu vượt peak nhiều hay ít.

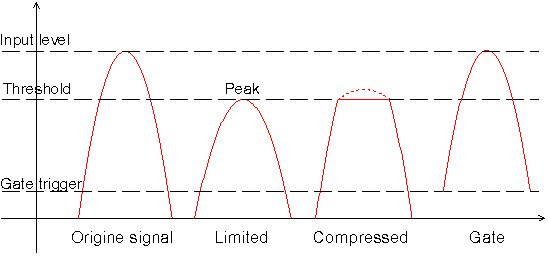

Biểu đồ biểu diễn của hình sin AT khi qua từng tính năng:

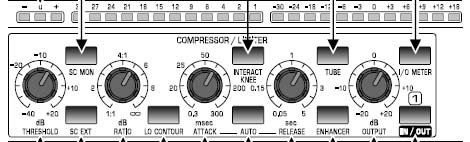

Sau đây là những hiệu ứng cơ bản để chỉnh compressor.

Expander/gate: Lựa chọn mức tín hiệu sẽ vào thiết bị. Set ở mức nào, tất cả tín hiệu nhỏ hơn sẽ bị filter, không vào được thiết bị. Expander cho phép có thời gian trễ, nhưng gate thì effect tức thì.

Threshold: Đây là điểm ngưỡng mà tín hiệu bắt đầu bị nén. AT khi qua mức này sẽ bị nén theo các chế độ mà bạn sẽ cài đặt. Nếu bạn set ở 0dB thì coi như âm thanh sẽ không bị tác động bởi thiết bị.

Ratio: Định mức giảm âm lượng theo tỉ lệ. Thí dụ ở tỉ lệ 4:1, tín hiệu khi vượt qua mức ngưỡng, cứ mỗi 4dB sẽ bị giảm xuống còn 1dB so với ngưỡng. Nếu set ở 1:1, tín hiệu sẽ không bị nén. Tỉ lệ này tối đa có thể lên tới 10:1.

Attack: Ấn định thời gian sẽ bắt đầu nén khi tới ngưỡng, thường tính bằng m/second.

Release: Ấn định thời gian khi đã nén và trở lại mức ban đầu, cũng tính bằng second.

Trong 1 số thiết bị có thêm tính năng auto cho attack và release. Khi bấm nút này, thiết bị sẽ tự động chỉnh thời gian attack và release tùy thuộc tín hiệu input.

Soft/hard knee: Khi set sang soft knee, chế độ nén sẽ diễn ra mềm và chậm hơn, từ trước cho đến sau mức ngưỡng. Hard knee dứt khoát nén từ mức ngưỡng.

Limiter: Hạn chế biên độ tối đa của âm lượng. Khi set ở mức nào thì không có tín hiệu nào có thể vượt qua được. Khi chỉnh lên mức max, coi như vô hiệu hóa tính năng này.

Có thể kiểm tra âm lượng bằng hệ thống đèn báo VU LED. Nhấn Sw In/Out để đổi sự hiển thị giữa 2 tín hiệu input và output để xác định có bị giảm biên độ khi qua compress và limit. Đặc biệt là thiết bị này ít khi có biến trở input (có lẽ không cần thiết vì lấy từ thiết bị khác output ra đã chuẩn rồi), biến trở output dùng để nâng bù âm lượng cho cân bằng khi qua thiết bị khác.

Ngoài ra còn có thêm đèn LED Gain Reduction. Hệ thống đèn LED này báo mức âm lượng đã bị nén là bao nhiêu dB. Có thể hiểu rằng, khi không có đèn nào sáng là tín hiệu không hề suy giảm, càng sáng nhiều đèn là càng bị nén nhiều.

Có nhiều loại compressor có thêm chức năng Link hoặc Stereo Link. Tùy theo hãng sản xuất có loại chức năng này nối hiệu ứng của 2 chnls của compressor và lấy mức trung bình, có loại thì vô hiệu hóa chức năng chỉnh của 1 chnl, chỉ cần chỉnh 1 bên là sẽ xảy ra hiệu ứng của cả 2 bên.

Compressor còn nhiều tính năng nữa, nhưng trong những bài AT cơ bản này chưa tiện nói thêm.

Qua phần trên, các bạn đã có thể phần nào hiểu được kỹ thuật của 1 thiết bị compressor đơn giản nhất. Về áp dụng, bạn có thể đặt nó ở bất cứ tầng nào của hệ thống AT. Nếu chỉnh toàn bộ, bạn set nó sau EQ. Cũng có thế set sau crossover để chỉnh riêng cho từng way. Ngoài ra còn có cách insert vào từng chnl để chỉnh riêng cho từng nhạc cụ, vocal v.v. Rồi nếu muốn, bạn insert vào stereo group của nhạc cụ để chỉnh sửa riêng toàn bộ group này. Còn có loại tích hợp 4 compressor trong 1 thiết bị, vậy rất dễ dàng cho bạn tùy nghi xử lý.

Riêng các bạn mới vào nghề, khi áp dụng, lúc đầu nên chỉ dùng compressor cho phần sub bass thôi, như tôi đã vẽ trong (1). Và dùng noise gate (giống compressor, nhưng đơn giản hơn) insert vào giàn micro của trống jazz.

Khi chỉnh sửa, bạn set tất cả nút hiệu chỉnh về vị trí flat, không tác dụng. Thí dụ biến trở output và threshold ở 0dB, gate min (off), limiter peak ở max (off), ratio ở min (1:1), attack và release ở min (nhanh nhất), có thể dùng auto nếu mới chỉnh lần đầu, knee ở hard (cho dễ nghe tác dụng).

Ở compressor, bạn nâng ratio lên 1 mức ấn định, thí dụ 4:1, rồi giảm dần threshold cho tới -15dB chẳng hạn. Trong giai đoạn chỉnh sửa này, bạn để ý nghe AT thay đổi như thế nào rồi tìm mức set theo ý bạn. Gate cũng vậy, bạn nâng dần cho tới khi được AT vừa ý.

Gợi ý:

Bạn dùng gate để cut các tạp âm nhỏ, để làm gọn tiếng lại, như tiếng trống tom, snare. Loa sub bass qua gate sẽ mất tiếng rền thùng.

Compress dùng để nén tiếng bass và kick cho có lực thêm vào, nếu nén ít và soft knee sẽ cho tiếng bass mềm, ngược lại, nếu nén mạnh và hard knee sẽ ra tiếng bass sâu, pha thêm gate vào như thế nào tùy ý bạn.

Limiter dùng để hạn chế quá tải ampli và loa, nâng tín hiệu lên cho đến khi đèn peak trên ampli sáng, trả ngược biến trở limiter cho đến khi đèn vừa tắt là được (để ý lúc thay đổi gain của ampli, phải check lại).

Cuối cùng, xin nói, tôi không phải là 1 soundman nên không thể hướng dẫn các bạn thêm nhiều chi tiết về cân chỉnh được nữa. Nhưng khi bạn đã hiểu hết về kỹ thuật, tính năng của compressor ở trên cộng với tai nghe AT và thời gian tìm tòi học hỏi kinh nghiệm của bạn, tôi tin rằng bạn sẽ có cơ hội nắm rõ thiết bị này.
