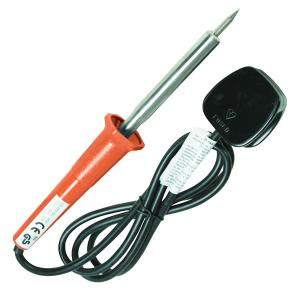

- Dùng mỏ hàn điện sử dụng điện trở đốt nóng. Công suất thông thường của mỏ hàn khoảng 40W. Dùng mỏ hàn có công suất lớn hơn 40W có thể gặp phải các trở ngại như sau:
+ Nhiệt lượng quá lớn phát ra từ mỏ hàn khi tiếp xúc vào linh kiện có thể gây hỏng linh kiện.
+ Trong trường hợp dùng mỏ hàn có công suất lớn, nhiệt lượng phát ra nhiều lại dễ gây ra tình trạng oxit hóa bề mặt các dây dẫn bằng đồng ngay lúc hàn, mối hàn lúc đó lại càng khó hàn hơn. Trường hợp dùng nhựa thông làm chất tẩy nhẹ các lớp oxit tại mối hàn, khi nhiệt lượng của mối hàn quá lớn có thể làm nhựa thông cháy và bám thành lớp đen tại mối hàn, làm giảm độ bóng và tính chất mỹ thuật của mối hàn.
- Mỏ hàn chỉ để tiếp xúc nơi cần hàn, truyền nhiệt sao cho nhanh và cho hết (nhiệt độ nơi hàn và đầu mỏ hàn bằng nhau).
Khi mua mỏ hàn, bạn nên mua kèm theo đế hàn và 1 mũi hàn thay thế (theo kinh nghiệm thì mũi thay thế sẽ hàn tốt hơn mũi bán kèm mỏ hàn)
Chì hàn:
Chì hàn dùng trong quá trình lắp ráp các mạch điện tử là loại chì hàn dễ nóng chảy (ta thường gọi là chì nhẹ lửa), nhiệt độ nóng chảy khoảng 60 ¸ 80°C (chì có pha 40 ¸ 60% thiếc). Loại chì hàn thường gặp trong thị trường Việt Nam ở dạng sợi ruột đặc (cuộn trong lõi hình trụ), đường kính sợi chì hàn khoảng 1mm. Sợi chì hàn này đã được bọc một lớp nhựa thông ở mặt ngoài (đối với một số chì hàn của nước ngoài, nhựa thông được bọc ở mặt trong của sợi chì và sợi chì hàn là loại hình trụ ruột rỗng ở giữa). Lớp nhựa thông bọc trong sợi chì dùng làm chất tẩy ngay trong quá trình nóng chảy chì tại điểm cần hàn.
Đối với những loại chì hàn có bọc sẵn nhựa thông, khi nhìn vào sợi chì ta cảm nhận được độ sáng óng ánh của kim loại; với các loại chì hàn khác (ví dụ chì hàn cho các loại cọc bình accu, chì hàn nối dây dẫn cáp điện truyền tải) là các loại chì hàn nóng chảy ở nhiệt độ cao và thường không được pha trộn với nhựa thông khi chế tạo, các loại chì này thường màu sáng và không có độ sáng óng ánh của kim loại khi quan sát bằng mắt.
Nhựa thông:
Nhựa thông (là một loại diệp lục tố lấy từ cây thông) thường ở dạng rắn, màu vàng nhạt (khi không chứa tạp chất). Khi hàn nên chứa nhựa thông vào hộp để tránh tình trạng vỡ vụn. Trong quá trình hàn ta dùng thêm nhựa thông để tăng cường chất tẩy khi lớp nhựa thông bọc trong chì hàn không đủ sử dụng, các trường hợp phải dùng thêm nhựa thông bên ngoài thường gặp như xi chì trên dây dẫn, xi chì lên đầu của các mỏ hàn điện mới trước khi sử dụng. Ngoài ra nhựa thông còn được pha với hỗn hợp xăng và dầu lửa (dầu hôi) để tạo thành dung dịch sơn phủ bề mặt cho các lớp đồng của mạch in, tránh oxit hóa đồng và đồng thời dễ hàn dính (sơn phủ để bảo vệ bề mặt trước khi hàn lắp ráp linh kiện lên mạch in).
Nhựa thông có hai công dụng:
- Rửa sạch (chất tẩy) nơi cần hàn để chì dễ bám chặt.
- Sau khi hàn nhựa thông sẽ phủ bề mặt của mối hàn một lớp mỏng đều giúp mối hàn cách ly với môi trường xung quanh (nhiệt độ, oxy, độ ẩm, v.v…)
Cách hàn đẹp thẩm mỹ:
- Bước 1: đầu tiên bạn đặt mũi hàn vào footprint (lỗ cắm chân linh kiện) đễ làm nóng xung quanh, chú ý chỉ chừng 8 – 10 giây thôi. ( Một số bạn thương dí mỏ hàn vào thiếc cho chúng chảy ra, sau đó mới đưa thiếc nhão vào chân linh kiện như thế sẽ dẫn đến việc thiếc không bám vào chân linh kiện, hàn đi hàn lại sẽ làm bong chân linh kiện.)
- Bước 2:
Sau khi xung quanh chân linh kiện đã đủ nóng, bạn bắt đầu đưa chì hàn vào, lúc này chì sẽ chảy đều xung quanh chân linh kiện.
Chì đã lấp đầy bên trong lỗ cắm linh kiện
Cách rã mối hàn
Rã mối hàn nhiều khi phải có đồ nghề ( cái hút chì ). Là dụng cụ chuyên dùng để loại bỏ mối hàn, khi mối hàn chì được nung chảy thì hút chì sẽ dùng áp suất lớn hút bật giọt chì vào thân của nó. Lựa chọn hút chì, bạn nên chú ý đến vật liệu làm đầu hút vì nó tiếp xúc với đầu mỏ hàn nên phải chịu nhiệt tốt (thường là teflon).
